ARTPOL-Therm Sp. z o.o.

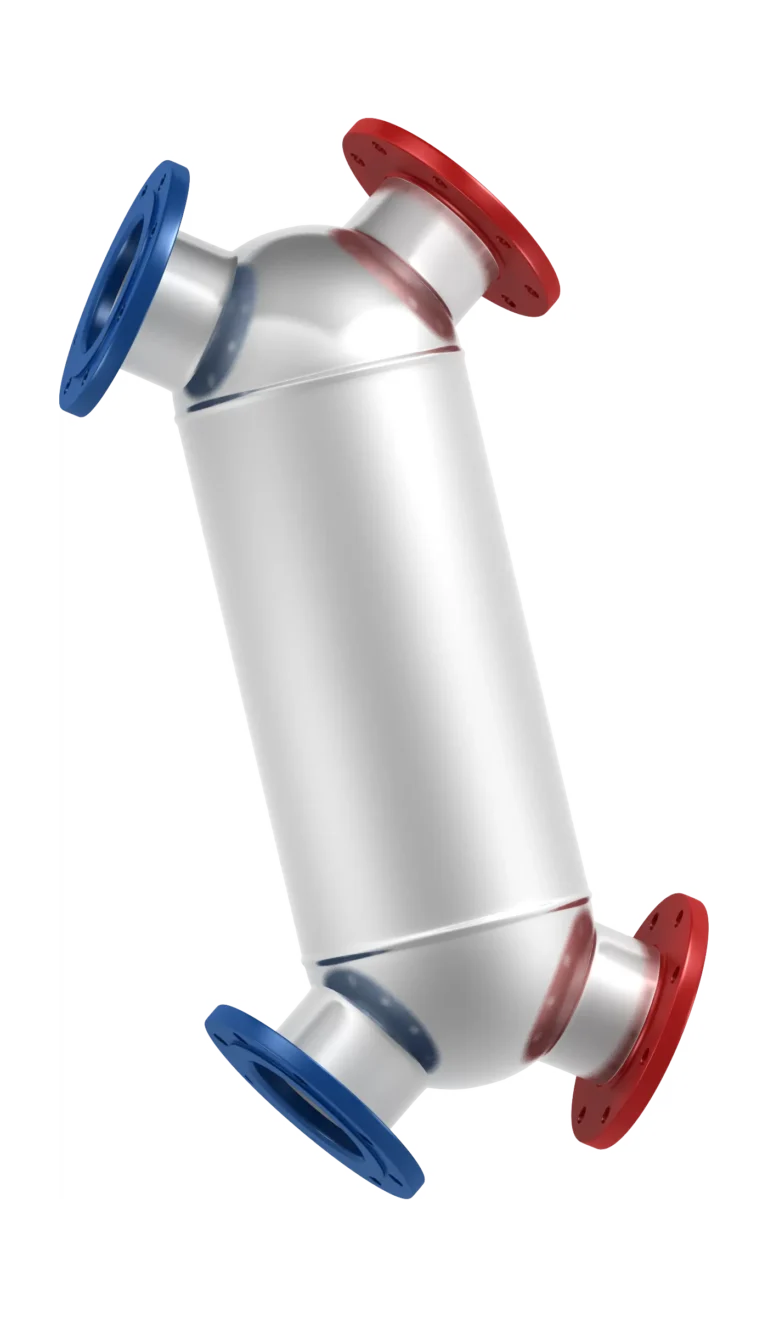

JAD X12.114.50

Karta katalogowa ST Karta katalogowa XT
PARAMETRY KONSTRUKCYJNE
Pojemność wymiany ciepła6,3 m²
Pojemność płaszcza29,0 L
Pojemność wężownicy8,0 L
Masa
KW, KN83,0 kg
PARAMETRY PRACY
STXT
Maks. temperatura pracy: płaszcz200200°C
Maks. temperatura pracy: wężownica200250°C
Maks. ciśnienie pracy: płaszcz1616bar
Maks. ciśnienie pracy: wężownica1625bar
Minimalna temperatura pracy00°C
Wężownica
Ø8,0 mm - gładka, karbowana
Wymiary przyłączy
K1Wlot czynnika grzewczegoDN125
K2Wylot czynnika grzewczegoDN125
K3Wlot czynnika ogrzewanegoDN125
K4Wylot czynnika ogrzewanegoDN125
Oznaczenia przyłączy
KWkołnierze węglowe
KNkołnierze nierdzewne
Wersja materiałowa
321, 316
Karta katalogowa ST Karta katalogowa XT

Pozostałe Wymienniki ciepła typu JAD X

JAD X2.11
Powierzchnia wymiany ciepła1,2 m²
Pojemność płaszcza3,0 L
Pojemność wężownicy1,9 L

JAD X2.11.68
Powierzchnia wymiany ciepła0,6 m²
Pojemność płaszcza1,2 L
Pojemność wężownicy1,2 L

JAD X3.18
Powierzchnia wymiany ciepła2,0 m²
Pojemność płaszcza5,2 L
Pojemność wężownicy3,1 L

JAD X3.18.75
Powierzchnia wymiany ciepła1,2 m²
Pojemność płaszcza2,5 L
Pojemność wężownicy2,6 L

JAD X5.38
Powierzchnia wymiany ciepła4,1 m²
Pojemność płaszcza10,9 L
Pojemność wężownicy6,5 L

JAD X5.38.71
Powierzchnia wymiany ciepła2,3 m²
Pojemność płaszcza6,8 L
Pojemność wężownicy4,0 L

JAD X6.50
Powierzchnia wymiany ciepła5,6 m²
Pojemność płaszcza13,8 L
Pojemność wężownicy8,5 L

JAD X6.50.10
Powierzchnia wymiany ciepła5,1 m²
Pojemność płaszcza14,2 L
Pojemność wężownicy10,6 L

JAD X6.50.72
Powierzchnia wymiany ciepła3,1 m²
Pojemność płaszcza9,9 L
Pojemność wężownicy4,6 L

JAD X9.88
Powierzchnia wymiany ciepła10,2 m²
Pojemność płaszcza28,6 L
Pojemność wężownicy16,5 L

JAD X9.88.10
Powierzchnia wymiany ciepła8,3 m²
Pojemność płaszcza25,6 L
Pojemność wężownicy15,9 L

JAD X9.88.65
Powierzchnia wymiany ciepła5,0 m²
Pojemność płaszcza20,8 L
Pojemność wężownicy6,6 L

JAD X9.88.85
Powierzchnia wymiany ciepła6,2 m²
Pojemność płaszcza25,0 L
Pojemność wężownicy8,2 L

JAD X12.114
Powierzchnia wymiany ciepła18,0 m²
Pojemność płaszcza51,8 L
Pojemność wężownicy29,4 L

JAD X12.114.10
Powierzchnia wymiany ciepła14,9 m²
Pojemność płaszcza55,0 L
Pojemność wężownicy19,3 L

JAD X12.114.50
Powierzchnia wymiany ciepła6,3 m²
Pojemność płaszcza29,0 L
Pojemność wężownicy8,0 L

JAD X12.114.60
Powierzchnia wymiany ciepła6,5 m²
Pojemność płaszcza34,0 L
Pojemność wężownicy9,0 L

JAD X12.114.75
Powierzchnia wymiany ciepła8,8 m²
Pojemność płaszcza38,5 L
Pojemność wężownicy10,0 L

JAD X14.163
Powierzchnia wymiany ciepła24,7 m²
Pojemność płaszcza59,1 L
Pojemność wężownicy39,4 L

JAD X14.163.10
Powierzchnia wymiany ciepła21,5 m²
Pojemność płaszcza51,0 L
Pojemność wężownicy36,5 L

JAD X17.217
Powierzchnia wymiany ciepła57,0 m²
Pojemność płaszcza181,0 L
Pojemność wężownicy84,0 L

JAD X17.217.10
Powierzchnia wymiany ciepła46,0 m²
Pojemność płaszcza174,0 L
Pojemność wężownicy95,0 L
Zobacz wszystkie
